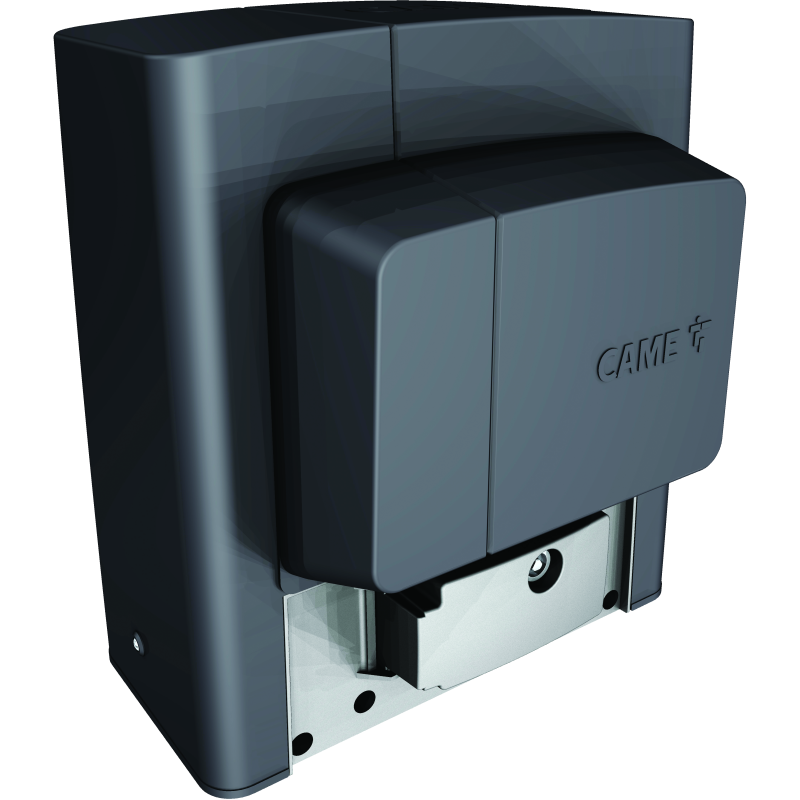

CAME BKS22TGS

Der Schiebetorantrieb CAME BKS22TGS (801MS-0130) ist ein moderner Antrieb, der für die Automatisierung von Schiebetoren in Industrieanlagen sowie von Toren in Wohnsiedlungen oder Unternehmen mit schweren Toren entwickelt wurde, die häufiges Öffnen und Schließen erfordern. BKS22TGS wurde für Tore mit einer maximalen Länge von bis zu 10 Metern und einem maximalen Gewicht von 2.200 kg entwickelt.

Ein reibungsloser und schneller Betrieb auch an den schwersten Schiebetoren wird durch die Verwendung einer dreiphasigen 230 / 400V-Stromversorgung gewährleistet. Der Antrieb arbeitet sehr effizient mit einer Kraft von 1650 N, was einer Toröffnungsgeschwindigkeit von 10,5 Metern pro Minute entspricht. Dank des modernen Wärmeschutzes bis 150 °C ist der Antrieb vor einem Ausfall durch Überhitzung geschützt.

Bitte beachten Sie, dass BK und BY Antriebe stets in Verbindung mit Sicherheitsleisten betrieben werden sollten.

Obwohl CAME BKS22TGS für Tore maximaler Größe verwendet werden kann, beträgt die empfohlene maximale Länge für einen optimalen Betrieb 10 Meter Länge bei einem Gewicht von bis zu 2200 kg. Das Tor muss mit einer Zahnstange aus Stahl ausgestattet sein, die mit dem Zahnrad Modul 6 kompatibel ist.

Der Antrieb arbeitet mit der Steuerung CAME ZT6N zusammen. Die Steuerung ist nicht eingebaut und muss separat bestellt werden.

Hier finden Sie die passende Steuerung: CAME ZT6N.

Der neue BKS22TGS-Antrieb ist für den sicheren Betrieb mit Sicherheitseinrichtungen wie Fotozellen und Widerstandsleisten (8k2Ω) vorbereitet. Für schwere Tore, die mit BKS22TGS automatisiert sind, sind zwei Lichtschrankenlinien (z.B. CAME DIR 20) empfohlen.

Der Antrieb ist nur für den Einbau durch einen qualifizierten Installateur bestimmt. Obwohl der Hersteller vollständige technische Dokumentation zur Verfügung stellt, versuchen Sie nicht, es selbst zu montieren und einzusetzen. Durch die fachgerechte Montage wird sichergestellt, dass der Stellantrieb ordnungsgemäß arbeitet.

Grundsätzliche Daten:

• Betriebsspannung: 230/400 V AC DREIPHASIG
• max. Torlänge: 10 m
• max. Torgewicht: 2.200 kg
• Antriebstyp: elektromechanisch

Technische Antriebsdaten:

• Spannungsversorgung Antrieb: 230/400 V AC DREIPHASIG
• Zahnrad-Modul: 6
• Leistung: 520 W
• Einschaltsdauer: 50%
• Schließkraft: 1650 N
• Thermoschutz Motor: 120° C
• Auflaufgeschwindigkeit: 10,5 m/min
• Betriebstemperatur: -20° + 55°C
• Schutzart: IP 44
• Isolierklasse des Geräts: I
• Gewicht: 21 kg
• Endschalter: mechanischer
